1.GM 龙门加工中心主要大件:底座、工作台、立柱横梁、滑座、滑枕均采用优质树脂砂造型、高强度优质铸铁，具有完善的热处理工艺过程来消除残余应力，并布置足够的加强筋板，保证整机具有足够的强度、刚性和高稳定性;
2.XY轴采用进口重载滚柱导轨，刚性强、动态精度佳，
3.三轴传动采用台湾产大直径研磨双螺母滚珠丝杆，结构紧凑、运动平稳、精度高丝杆支撑采用日本产原装进口丝杆支撑轴承，两端预拉伸，消除热伸长造成的精度损失。组成稳定的高刚性机械传动系统。
4.横梁采用阶梯式结构，横梁截面大，导轨跨距大，主轴中心到导轨面距离短，翻转力矩小，结构刚性好;
5.高刚性的台湾产龙门专用主轴，采用润滑脂润滑，可使主轴轴承得到恒定和可靠的润滑，既经济环保又实现了长期免保养。
|
标准配置:BT50 主轴 冷却系统; 自动润滑系统;气动系统; 冷热交换机; 自动排屑系统 全封闭防护罩 |
Optional accessories:斗笠刀库 圆盘刀库 链式刀库 第四轴转台 主轴油冷 角度铣头 |
|
Standard accessories:BT50 Spindle Cooling system; Automatic Lubrication Systems;Pneumatic system;Cool-heat exchanger; Chip conveyor Full Cover |

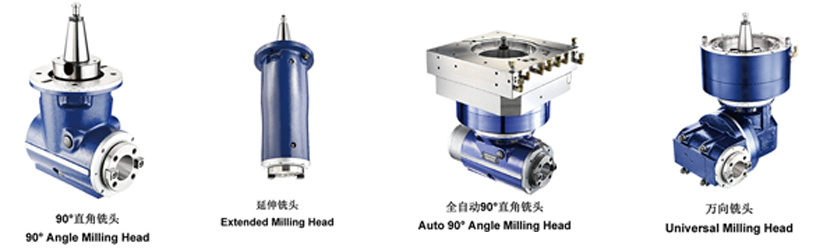

Optional accessories:Arm type Tool Magazine Umbrella Tool Magazine Chain Type Tool Magazine 4-th axis rotary table Oil cooler Angle Milling Head |
|
技术参数 |
Specifications |
Unit |
GM1208 |
GM1210 |
GM1612 |
|
工作台尺寸 |
Table size(W×L) |
mm |
800×1600 |
1000×1800 |
1200×2000 |
|
工作台承重 |
Max table load |
mm |
3000 |
3500 |
4000 |
|
龙门宽度 |
Distance between two columns |
mm |
1200 |
1200 |
1600 |
|
T型槽 |
T-slot (No-width×pitch) |
mm |
5-22×140 |
7-22×140 |
7-22×170 |
|
工作台行程 |
Movement travel of work table |
mm |
1700 |
1900 |
2100 |
|
主轴左右行程 |
Movement travel of Spindle slide |
mm |
1000 |
1200 |
1600 |
|
主轴上下行程 |
Vertical travel of spindle |
mm |
500 |
760 |
800 |
|
主轴鼻端到工作台距离 |
Spindle nose to table surface |
mm |
110-610 |
110-870 |
115-915 |
|
主轴规格 |
Spindle specifications (Model/Dia.) |
mm |
BT50/Φ155 |
BT50/Φ190 |
BT50/Φ190 |
|
主轴转速 |
Spindle speed |
rpm |
40-6000 |
40-6000 |
40-6000 |
|
X/Y 轴快移速度 |
X/Y axis Rapid feed speed |
mm |
10000 |
10000 |
10000 |
|
Z 轴快移速度 |
Z axis Rapid feed speed |
mm |
5000 |
5000 |
5000 |
|
X/Y/Z 进给速度 |
X/Y/Z axis rapid traverse |
mm |
5-5000 |
5-5000 |
5-5000 |
|
主电机功率 |
Main motor power |
kw |
15/18.5 |
15/18.5 |
22/27 |
|
X/Y/Z 进给电机扭矩 |
X/Y/Z axis torque |
Nm |
30/22/22 |
30/22/22 |
40/30/30 |
|
X/Y 定位精度 |
X/Y positioning accuracy |
mm |
0.02 |
0.02 |
0.02 |
|
Z 定位精度 |
Z positioning accuracy |
mm |
0.015 |
0.015 |
0.015 |
|
X/Y/Z 重复定位精度 |
X/Y/Z repeatability accuracy |
mm |
0.01 |
0.01 |
0.01 |
|
机床重量 |
Machine weight |
kg |
12500 |
14500 |
25000 |
