全自动数控车床是一种高精度、高效率的自动化机床。数控是数字控制的简称，它是一种使用数字、字母和符号来表示指令的技术。在数控车床上，这些指令用来控制刀具的运动和加工过程，以加工出符合预定要求的工件。

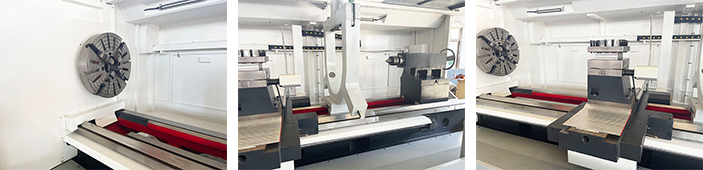

CWK61100 & CWK61125系列重型数控卧式车床具有精度高、功率大、刚性高等特点，其主要部件和结构均经过优化设计。主轴系统结构采用四档变速，抗震性好，稳定性好，具有良好的切削性能。X，Z向滚珠丝杠由伺服电机直联驱动，动态响应优良，整机噪音低，对大、中、小批量，多品种、多规格零件的批量加工有较强的适应能力，加工质量稳定可靠。能够自动完成零件的内外圆、端面、切槽、任意锥面、曲面、公英制圆柱、圆锥螺纹等多种工序车削。加装动力刀塔后，可完成铣削，钻孔，攻丝等更多复杂加工工序。
机床优点：
精密---高精度滑轨，高精密滚珠丝杆，高精度高刚性主轴轴承，激光干涉仪检测。
刚性——机床采用高强度铸铁，床身导轨宽度600mm 和700mm，机床床身采取整体床身设计，有效的提高了机床耐磨性及稳定性。
可靠——高性能数控系统，精确润滑系统，成熟结构设计。确保机床运行可靠，延长使用寿命。
安全——半封闭防护严防三漏，钢化玻璃安全窗，操作安全舒适。
|
基本配置： 广数GSK980TDI系统 精密预拉伸滚珠丝杠 手动3爪自定心卡盘 四工位电动刀架 手动尾座 变频主轴电机 自动润滑系统 自动冷却系统 半防护罩 |
Standard Accessories： Controller：GSK980TDI High precision pre-tension ball screw Manual 3-jaw self-centering chuck 4T electric turret Manual Tailstock Frequency spindle motor Auto lubrication system Auto Cooling system Semi splash cover |
|
可选配置： FANUC、SIEMENS等其他系统 伺服电机 液压中实、液压中空卡盘 液压尾座 6工位、8工位电动刀架，12工位液压刀塔 12工位动力刀塔 送料机 |
Optional Accessories： FANUC、SIEMENS or other brand controller Servo Main motor Hydraulic Solid / Hollow chuck Hydraulic Tailstock 6T / 8T Electric Turret, 12T Hydraulic Turret 12T Powered Turret Bar Feeder |
|
Specifications |
Specifications |
CWK61100L |
CWK61125 |
|
床身上最大回转直径 |
Max .Swing over bed |
1000mm |
1250mm |
|
刀架上最大回转直径 |
Max.Swing over carriage |
740mm |
990mm |
|
最大工件长度 |
Max. Work piece Length |
1500/2000/3000/4000mm |
|
|
主轴孔锥度 |
Spindle taper |
A2-11 / A2-15 |
|
|
床身宽度 |
Bed width |
700mm |
|
|
主轴通孔直径 |
Spindle bore |
φ105 / φ130mm |
|
|
主轴转速 |
Spindle speeds |
四挡变速4-steps speed change: 30-835rpm (I 30-84; II 53-150; III 125-350; IV 300-835) |
|
|
X向行程 |
X axis traverse |
510mm |
630mm |
|
Z向行程 |
Z axis traverse |
1350/1850/2850/3850mm |
|
|
X/Z向快移速度 |
X/Z rapid traverse |
4/6m/min |
|
|
尾座套筒直径 |
Tailstock center sleeve diameter |
160mm |
|
|
尾座套筒行程 |
Tailstock center sleeve travel |
150mm |
|
|
尾座套筒锥度 |
Tailstock center sleeve taper |
MT6 |
|
|
定位精度 |
Positioning accuracy |
±0.02mm |
|
|
重复定位精度 |
Repositioning accuracy |
±0.01mm |
|
|
主电机功率 |
Spindle motor |
18.5kw |
|
|
包装尺寸 Packing dimensions |
1500mm |
3900×2300×2450mm |
|
|
2000mm |
4900×2300×2450mm |
||
|
3000mm |
5900×2200×2450mm |
||
|
4000mm |
6900×2200×2450mm |
||
|
净重/毛重N.W. / G.W. (KGS) |
1500mm |
7150/7650 |
7450/7800 |
|
2000mm |
8000/8500 |
8250/8750 |
|
|
3000mm |
9200/9750 |
9450/9900 |
|
|
4000mm |
10400/11000 |
10650/11300 |
|
