主要技术参数：

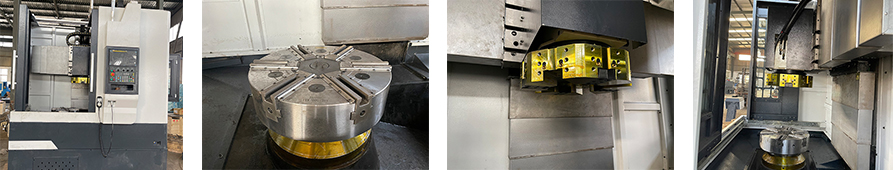

VT系列单柱立式车床配置国内、外先进的功能部件，结构性能上实现了强力切削，工作台超重载荷、机床动、静态刚度高，各项运动安全可靠，使用寿命长，加工效率高的高科技机电一体化产品。该机床适用于高速钢刀具，硬质合金刀具以及各种高性能刀具，加工黑色金属，有色金属及部分非金属材料工件，在机床上可完成粗、精车内、外圆柱面、内、外圆锥面、平面、切槽等工序。
加装动力刀塔后，可完成铣削，钻孔，攻丝等更多复杂加工工序。
|
技术参数 Specifications |
Unit |
HZ5060 |
HZ7080 |
HZ9010 |
HZ1200 |
|
|
最大回转直径 Max. swing diameter |
mm |
600 |
800 |
1000 |
1200 |
|
|
最大切削长度 Max. cutting length |
mm |
600 |
700 |
700 |
800 |
|
|
最大切削直径 Max. cutting diameter |
mm |
500 |
700 |
900 |
1200 |
|
|
主轴单元形式/代号 Spindle unit |
|
A2-6/8 |
A2-8/11 |
A2-11 |
A2-11/15 |
|
|
主轴转速 Spindle speed |
r/min |
80-2000 |
80-1500 |
80-1200 |
80-1200 |
|
|
主轴转速级数 Spindle steps |
|
无级 |
无级 |
无级 |
无级 |
|
|
主轴传动比 Spindle drive rate |
|
1:3 |
1:3 |
1:3 |
1:3 |
|
|
主电机输出功率 Main motor power |
kw |
15 |
15/18.5 |
18.5/22 |
22/30 |
|
|
主电机额定转矩 Main motor torque |
Nm |
191 |
191/236 |
236/280 |
280/382 |
|
|
卡盘直径/形式 Chuck size |
|
400/K3L |
500/K3L |
630/K3L |
810/K3L |
|
|
X轴伺服电机 X axis servo motor |
|
2.4Kw 15N.M |
2.4Kw 15N.M |
2.8Kw 18N.M |
3.6Kw 23N.M |
|
|
Z轴伺服电机 Z axis servo motor |
|
2.4Kw 15N.M |
2.4Kw 15N.M |
2.8Kw 18N.M |
3.6Kw 23N.M |
|
|
刀架形式 Turret |
排刀 Gang Tool |
|
Gang Tool |
Gang Tool |
Gang Tool |
Gang Tool |
|
电动刀架 Electric turret |
|
4/6 station |
4/6 station |
4/6 station |
4/6 station |
|
|
液压刀塔 Hydraulic turret |
|
8/12 station |
8/12 station |
8/12 station |
8/12 station |
|
|
动力刀架 Powered Turret |
|
8/12 station |
8/12 station |
8/12 station |
8/12 station |
|
|
导轨结构/面宽 Guide way |
Z轴硬轨面宽 Z axis box way width |
mm |
90 |
100 |
110 |
125 |
|
X轴硬轨面宽 X axis box way width |
mm |
80 |
80 |
90 |
90 |
|
|
Z轴滚柱线轨 Z axis Linear way |
mm |
45 |
55 |
55 |
65 |
|
|
X轴滚柱线轨 Z axis Linear way |
mm |
45 |
45 |
55 |
55 |
|
|
立柱导轨跨度/中心距 Column guideway |
硬轨 Box way |
mm |
520 |
620 |
700 |
740 |
|
线轨 Linear way |
mm |
480 |
550 |
600 |
650 |
|
|
横梁导轨跨度/中心距mm Beam Guideway |
硬轨 Box way |
mm |
400 |
450 |
480 |
500 |
|
线轨 Linear way |
mm |
380 |
400 |
425 |
450 |
|
|
Z轴滚珠丝杠 Z axis ball screw |
|
1R4010 |
1R5008 |
1R5008 |
1R6308 |
|
|
X轴滚珠丝杠 Z axis ball screw |
|
1R4010 |
1R5008 |
1R5008 |
1R5008 |
|
|
X轴快移 X axis rapid speed |
硬轨 Box way |
m/min |
10 |
10 |
8 |
8 |
|
线轨 Linear way |
m/min |
18 |
18 |
15
| ||
