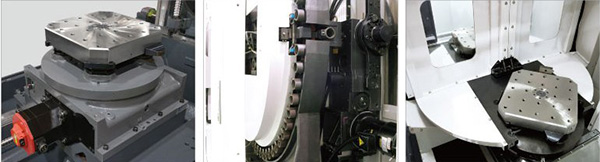

1.HMC 卧式加工中心主要大件均采用优质树脂砂造型、高强度优质铸铁，具有完善的热处理工艺过程来消除残余应力，并布置足够的加强筋板，保证整机具有足够的强度、刚性和高稳定性;
2.XY轴采用进口重载滚柱导轨，刚性强、动态精度佳;
3.传动采用台湾产大直径研磨双螺母滚珠丝杆，结构紧凑、运动平稳、精度高。丝杆支撑采用日本产原装进口丝杆支撑轴承，两端预拉伸，消除热伸长造成的精度损失。组成稳定的高刚性机械传动系统;
4.高刚性的台湾产卧加专用主轴，采用润滑脂润滑，可使主轴轴承得到恒定和可靠的润滑，既经济环保又实现了长期免保养。
|
基本配置 广数GSK218M数控系统 机械手刀库 主轴吹气系统 冷却系统 自动润滑系统 气动系统 工作灯 三色报警灯 移动手脉 机床垫铁 全防护罩 |
Standard Accessories: GSK218M controller Arm Tool Magazine (24T) Air blast system Auto Cooling system Auto Lubrication system Pneumatic system; Working light Tri-color alarm lamp MPG Sizing blocks Full splash guard |
|
可选配置： Fanuc，Siemens等其他系统 30把机械手刀库 60把链式刀库 链式排屑机 工件测量系统 刀具量系统 任意分度工作台 |
Optional Accessories: Fanuc，Siemens or other controller; Arm Tool Magazine (30T) Arm Tool Magazine (60T) Chain type chip conveyor Workpiece Measuring Probe Tool Setting Probe Arbitrary Dividing worktable |
|
技术参数 |
Specifications |
Units |
HMC500 |
HMC630 |
HMC800 |
|
工作台尺寸 |
Table size |
mm |
500×500 |
630×630 |
800×800 |
|
工作台数量 |
Table quantity |
|
1 |
1 |
1 |
|
工作台分度 |
Table indexing |
° |
1°×360 |
1°×360 |
1°×360 |
|
X-轴行程 |
X-axis travel |
mm |
900 |
1000 |
1500 |
|
Y-轴行程 |
Y-axis travel |
mm |
750 |
900 |
1200 |
|
Z-轴行程 |
Z-axis travel |
mm |
650 |
800 |
1200 |
|
主轴鼻端到工作台距离 |
Spindle nose to table |
mm |
230-880 |
125-1225 |
180-1380 |
|
主轴中心到工作台距离 |
Spindle center to table |
mm |
110-860 |
52-850 |
100-1300 |
|
快移速度 (X/Y/Z) |
Rapid traverse (X/Y/Z) |
mm/min |
12000 |
12000 |
12000 |
|
进给速度 (X/Y) |
Feed rate(X/Y) |
mm/min |
1-5000 |
1-5000 |
1-5000 |
|
工作台承重 |
Max. load of worktable |
Kg |
500 |
900 |
2200 |
|
T 型槽 |
T-slot |
mm |
5-14-100 |
5-16-125 |
5-22-125 |
|
主轴转速 |
Spindle speed |
rpm |
8000 |
6000 |
6000 |
|
主轴锥度 |
Spindle taper |
|
BT40 |
BT50 |
BT50 |
|
主电机功率 |
Spindle power |
kw |
11/15 |
15/18.5 |
18.5/22 |
|
刀库容量 |
ATC |
|
24/30 |
24/30/60 |
24/30/60 |
|
定位精度 |
Positioning accuracy |
mm |
±0.003 |
±0.003 |
±0.003 |
|
重复定位精度 |
Repeat accuracy |
mm |
±0.001 |
±0.001 |
±0.001 |
|
机床重量 |
Machine weight |
kg |
6500 |
12000 |
15500 |
|
机床尺寸 |
Dimensions |
mm |
2850×2530×2480 |
3550×2660×2600 |
4950×3150×2840 |
