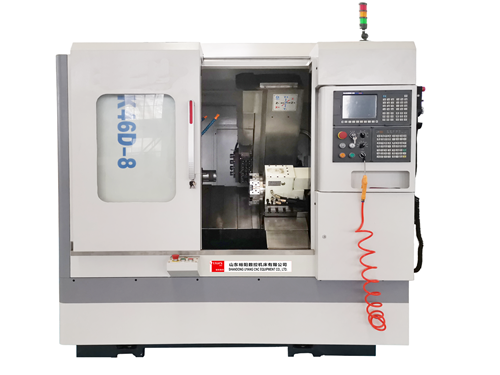

斜床身式数控车床是一种高精度、高效率的自动化机床，它是传统刀具与数控技术相结合的产物。这种机床的床身结构是斜置式的，通常有30度、45度、60度、75度等不同的斜角。斜床身的设计大大改良了机床在工作中的抗弯、抗扭刚度，提高了机床的稳定性。

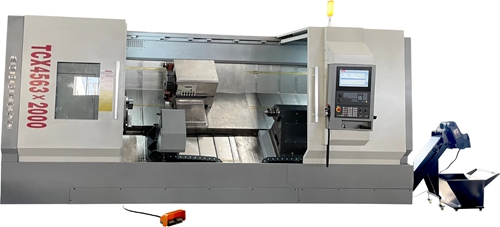

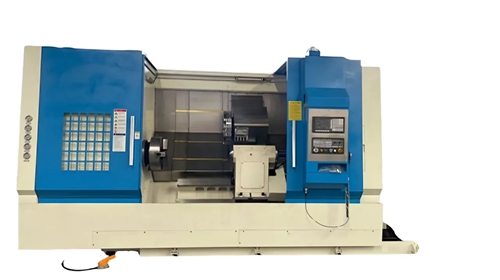

TC系列斜床身式数控车床是一款高速精密数控车床。数控系统能同时控制X,Z轴移动，可高效自动完成黑色金属、有色金属和部分非金属零件轴类及盘类零件的内外圆柱面、圆锥面、圆弧表面、端面、切槽、各种螺纹（公英制螺纹、圆锥螺纹、变径螺纹、端面螺纹）、钻孔、铰孔、镗孔、倒角等工序的切削加工。加装动力刀塔后，可完成铣削，钻孔，攻丝等更多复杂加工工序。

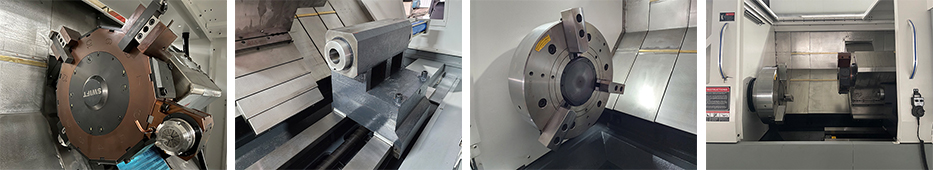

机床优点：
高刚性——采用整体式高强度HT300铸铁床身，采用45°倾斜床身结构，具有足够的刚性和良好的精度保持性好。
高精密——采用台湾高精度高刚性滚柱线性导轨和高精密预拉伸滚珠丝杠，高精度高刚性套筒式主轴单元。确保整个机床持续高精度工作。
高负载——尾座采用平导轨设计，主轴箱垂直安装，在保证机床稳定性的同时，大大提高机床负载。
高效率——高主轴转速，高移动速度，极短的换刀时间，自动排屑。保证机床高效率生产。
安全——全封闭防护严防三漏，钢化玻璃安全窗，操作安全舒适。
|
基本配置： 广数GSK980TDI系统 三爪中空液压卡盘 12工位液压刀塔 液压尾座 自动移动尾座 伺服主轴电机 自动润滑系统 自动冷却系统 全防护罩 链式排屑机 |
Standard Accessories： Controller：GSK980TDI Hydraulic Hollow 3-jaw chuck 12T Hydraulic turret Hydraulic Tailstock Tailstock auto movement Servo spindle motor Auto lubrication system Auto Cooling system Full splash cover Chain Type Chip Conveyor |
|
可选配置： FANUC、SIEMENS等其他系统 12工位(Y轴)动力刀塔， 可编程尾座 液压中心架 送料机 对刀仪 |
Optional Accessories： FANUC、SIEMENS or other brand controller 12T (Y axis) Powered Turret Programmable Tailstock Hydraulic Center Rest Bar Feeder Tool Setting |
|
技术参数 |
Specifications |
Unit |
TC4563 |
TC4580 |
TC45100 |
|
床身角度 |
Bed incline |
|
45° |
45° |
45° |
|
床身上回转直径 |
Cutting capacity over bed |
mm |
Φ630 |
Φ800 |
Φ1000 |
|
溜板上回转直径 |
Cutting capacity over support |
mm |
Φ430 |
Φ630 |
Φ800 |
|
最大工件长度 |
Max workpiece length |
mm |
1000/1500/2000/3000 |
||
|
卡盘尺寸 |
Chuck size |
|
A2-8 10” / A2-11 12” |
A2-11 12” |
A2-11 12” / A2-15 15” |
|
主电机功率 |
Spindle power |
kw |
15-18.5 |
18.5-22 |
22-27.5 |
|
主轴转速 |
Spindle speeds |
rpm |
2600 |
1500 |
1000 |
|
主轴通孔 |
Spindle bore |
mm |
Φ87 |
Φ87 / Φ105 |
Φ105 / Φ130 |
|
通过棒料直径 |
Through-spindle draw tube bore |
mm |
Φ72 |
Φ72 / Φ90 |
Φ90 / Φ115 |
|
X轴伺服电机扭矩 |
X axis servo motor |
NM |
22 |
22 |
27 |
|
X 轴行程 |
X travel |
mm |
320 |
400 |
500 |
|
Z 轴伺服电机扭矩 |
Z axis servo motor |
NM |
22 |
22 |
27 |
|
Z轴行程 |
Z travel |
mm |
1000/1500/2000/3000 |
||
|
刀塔容量 |
Turret capacity |
|
12pcs |
12pcs |
12pcs |
|
刀杆尺寸 |
Standard handle size |
mm |
25×25 |
25×25 |
25×25 |
|
尾座套筒直径 |
Tailstock sleeve diameter |
mm |
Φ100 |
Φ120 |
Φ120 |
|
尾座套筒行程 |
Tailstock sleeve travel |
mm |
120 |
120 |
120 |
|
尾座行程 |
Tailstock travel |
mm |
700/1200/1700/2700 |
||
|
尾座套筒锥度 |
Tailstock taper |
|
MT5 |
MT6 |
MT6 |
|
定位精度 |
Positioning accuracy |
mm |
0.01 |
0.01 |
0.01 |
|
重复定位精度 |
Repeatability accuracy |
mm |
0.008 |
0.008 |
0.008 |
|
机床尺寸 |
Overall dimensions |
m |
5.1/5.6/6.2/7.3×2.3×2.5 |
||
|
机床重量 |
Weight |
kg |
5800/7200/8500/11200 |
6200/7600/8900/11600 |
7500/8900/11200/12900 |
