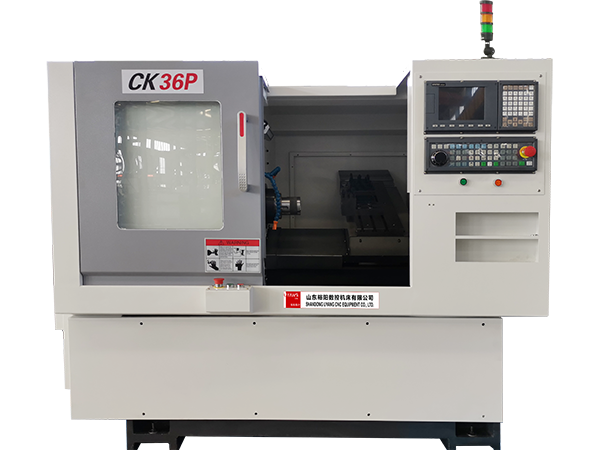

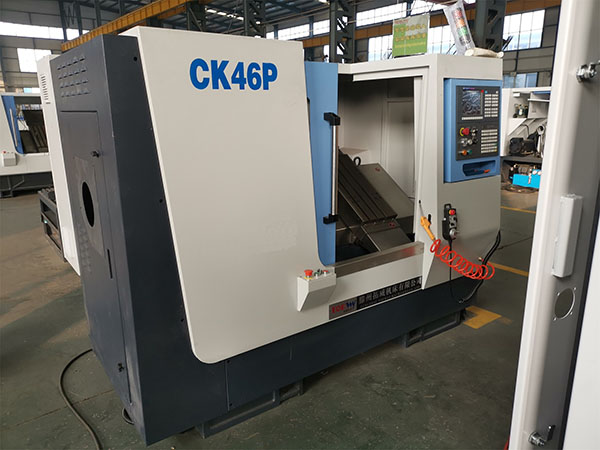

CK32P / CK36P / CK46P 排刀机为X、Z两轴伺服控制半闭环式斜床身数控车床，结构及外形尺寸紧凑合理，主轴为伺服电机驱动。能够实现对各种材料轴类，盘类等零件的外圆、端面、螺纹的车削，钻孔等多种工序加工，适合于小型零件的高效加工制造。
|

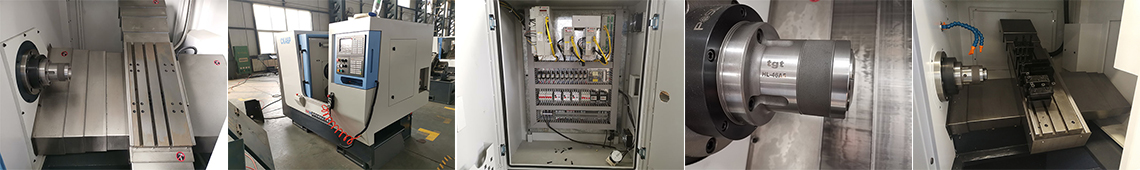

基本配置： 广数GSK980TDI系统 精密预拉伸滚珠丝杠 液压筒夹 排刀 座 伺服电机 自动润滑系统 自动冷却系统 全防护罩 |
Standard Accessories： Controller：GSK980TDI High precision pre-tension ball screw Hydraulic Collet Chuck Gang Tool Servo main motor Auto lubrication system Auto Cooling system Full splash cover |
|
可选配置： FANUC、SIEMENS等其他系统 8工位液压刀塔 6寸液压卡盘 排屑机 送料机 |
Optional Accessories： FANUC、SIEMENS or other brand controller 8T Hydraulic Turret 6”Hydraulic chuck Chain Type Chip Conveyor Bar Feeder |
|
Specifications |
Specifications |
CK32P |
CK36P |
CK46P |
|
床身上最大回转直径 |
Max. Swing diamenter over bed |
320mm |
360mm |
460mm |
|
溜板上最大回转直径 |
Max. Swing over carriage |
120mm |
120mm |
170mm |
|
最大切削长度 |
Max. Turning length |
280mm |
300mm |
350mm |
|
床身角度 |
Slant Bed |
35° |
35° |
35° |
|
主轴锥度 |
Spindle nose |
A2-5 |
A2-5 |
A2-5 |
|
主轴转速 |
Max Spindle speed |
4000r/min |
4000r/min |
3500r/min |
|
主轴通孔 |
Spindle bore |
48mm |
48mm |
56mm |
|
主电机功率 |
Spindle motor |
3.7kw |
5.5kw |
5.5kw |
|
X/Z 轴行程 |
X axis traverse |
300/280mm |
380/300mm |
400/330mm |
|
刀塔形式 |
Turret type |
排刀Gang Tool |
排刀Gang Tool |
排刀Gang Tool 8工位8-pcs Turret |
|
X/Z 快移速度 |
X axis rapid feed |
2500mm/min |
2500mm/min |
1800mm/min |
|
X/Z 定位精度 |
X/Z Positioning accuracy |
0.006mm |
0.006mm |
0.016mm |
|
X/Z 重复定位精度 |
X/Z Repositioning accuracy |
0.003mm |
0.003mm |
0.006mm |
|
机床重量 |
Machine weight |
1250kg |
1500kg |
2400kg |
|
机床尺寸 |
Machine size |
2.1×1.6×1.7m |
2.4×1.7×1.9m |
2.3×1.7×2m |
