数控beat365中国唯一官方网站是一种高度集成的beat365中国唯一官方网站，它将车削和铣削功能整合到同一台设备上，能够实现多种复杂的加工操作。这种机床利用先进的数控系统来控制刀具的运动，以及工件的旋转和（或）平移，从而在单次装夹的情况下，完成多种不同的加工工序，如车削、端面加工、钻孔、攻丝、平面铣削、直槽加工、螺旋槽加工、齿轮铣削等。
CK46D-8beat365中国唯一官方网站为X、Y、Z、C轴伺服控制半闭环式斜床身车铣复合机，结构及外形尺寸紧凑合理，主轴(C轴)为伺服电机驱动。能够实现对各种材料轴类，盘类等零件的外圆、端面、螺纹的车削，径向和轴向各种曲面铣削、钻孔等多种工序加工，适合于小型零件的高效加工制造。
|

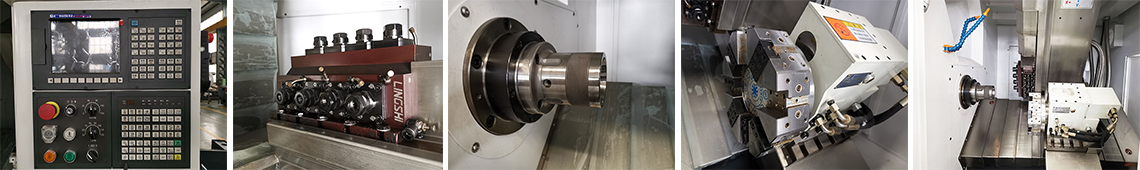

基本配置： 广数GSK988TA系统 精密预拉伸滚珠丝杠 液压筒夹 8工位伺服刀塔 伺服电机(C轴功能) 4+4 Y轴动力头 自动润滑系统 自动冷却系统 全防护罩 |
Standard Accessories： Controller：GSK988TA High precision pre-tension ball screw Hydraulic Collet Chuck 8T Servo turret Servo main motor (C axis) 4+4 Living Tool with Y axis Auto lubrication system Auto Cooling system Full splash cover |
|
可选配置： FANUC、SIEMENS等其他系统 排屑机 送料机 |
Optional Accessories： FANUC、SIEMENS or other brand controller Chain Type Chip Conveyor Bar Feeder |
|
技术参数 |
Specification |
CK46D-8 |
|
|
床身上最大回转直径 |
Max. dia. swing over bed |
450mm |
|
|
溜板上最大回转直径 |
Max. dia. Swing over carriage |
160mm |
|
|
最大切削长度 |
Max. working length |
450mm |
|
|
床身结构 |
Machine bed structure |
35° 斜床身Slant type |
|
|
主轴锥度 |
Spindle nose |
A2-5 |
|
|
主轴转速 |
Spindle speed |
50-4500r/min |
|
|
主轴通孔 |
Spindle bore |
56mm |
|
|
主电机功率 (C 轴) |
Main motor (C axis) |
7.5kw |
|
|
动力头 |
Living tool |
4 (ER25) + 4 (ER25) |
|
|
动力头功率 |
Living tool power |
2.3kw |
|
|
动力头转速 |
Living tool speed |
3000r/min |
|
|
行程 Transverse |
X轴 |
X axis |
500mm |
|
Z轴 |
Z axis |
450mm |
|
|
Y轴 |
Y axis |
240mm |
|
|
刀塔形式 |
Turret type |
8工位液压刀塔 8 Hydraulic turret |
|
|
快移速度 Rapid movement |
X轴 |
X axis |
24000mm/min |
|
Z轴 |
Z axis |
24000mm/min |
|
|
Y轴 |
Y axis |
15000mm/min |
|
|
X/Y/Z 定位精度 |
X/Y/Z positioning accuracy |
0.006mm |
|
|
X/Y/Z 重复定位精度 |
X/Y/Z Repositioning accuracy |
0.003mm |
|
|
机床重量 |
Weight |
3t |
|
|
机床尺寸 |
Machine size |
2500X1800X1800mm |
|
