斜床身卧式数控车床是一种经济实用、结构成熟的机床产品，特别适用于多品种、中小批量零件的加工。在机床设计中，斜床身结构可以提供更大的加工范围和更好的刚性，从而提高加工精度和效率。

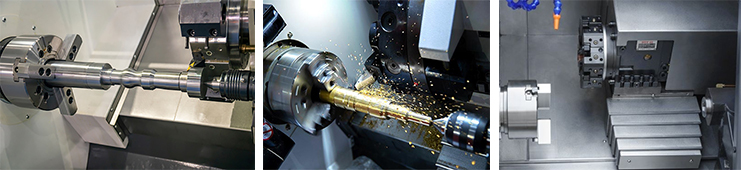

TCK36斜身床卧式数控车床是一款小型高速精密数控车床。数控系统能同时控制X,Z轴移动，可高效自动完成黑色金属、有色金属和部分非金属零件轴类及盘类零件的内外圆柱面、圆锥面、圆弧表面、端面、切槽、各种螺纹（公英制螺纹、圆锥螺纹、变径螺纹、端面螺纹）、钻孔、铰孔、镗孔、倒角等工序的切削加工。加装动力刀塔后，可完成铣削，钻孔，攻丝等更多复杂加工工序。
机床优点：
高刚性——采用整体式高强度HT300铸铁床身，采用45°倾斜床身结构，具有足够的刚性、具有良好的精度保持性好。
高精密——采用台湾高精度高刚性滚柱线性导轨，台湾高精密预拉伸滚珠丝杠，高精度高刚性套筒式主轴单元。确保整个机床持续高精度工作。
高效率——高主轴转速，高移动速度，极短的换刀时间，自动排屑。保证机床高效率生产。
安全——全封闭防护严防三漏，钢化玻璃安全窗，操作安全舒适。
|
基本配置： 广数GSK980TDI系统 三爪中空液压卡盘 8工位液压刀塔 液压尾座 伺服主轴电机 自动润滑系统 自动冷却系统 全防护罩 链式排屑机 |
Standard Accessories： Controller：GSK980TDI Hydraulic Hollow 3-jaw chuck 8T Hydraulic turret Hydraulic Tailstock Servo spindle motor Auto lubrication system Auto Cooling system Full splash cover Chain Type Chip Conveyor |
|
可选配置： FANUC、SIEMENS等其他系统 12工位动力刀塔， 12工位(Y轴)动力刀塔， 送料机 对刀仪 |
Optional Accessories： FANUC、SIEMENS or other brand controller 12T Powered Turret 12T (Y axis) Powered Turret Bar Feeder Tool Setting |
|
技术参数 |
Specifications |
Unit |
TCK36 |
|
床身角度 |
Bed incline |
|
45° |
|
床身上回转直径 |
Cutting capacity over bed |
mm |
Φ360 |
|
溜板上回转直径 |
Cutting capacity over support |
mm |
Φ200 |
|
最大工件长度 |
Max workpiece length |
mm |
500 |
|
卡盘尺寸 |
Chuck size |
|
A2-6 8” |
|
主电机功率 |
Spindle power |
kw |
5.5 |
|
主轴转速 |
Spindle speeds |
rpm |
3500 |
|
主轴通孔 |
Spindle bore |
mm |
Φ56 |
|
通过棒料直径 |
Through-spindle draw tube bore |
mm |
Φ45 |
|
X轴伺服电机扭矩 |
X axis servo motor |
NM |
10 |
|
X 轴行程 |
X travel |
mm |
190 |
|
Z 轴伺服电机扭矩 |
Z axis servo motor |
NM |
10 |
|
Z轴行程 |
Z travel |
mm |
500 |
|
刀塔容量 |
Turret capacity |
|
8pcs |
|
刀杆尺寸 |
Standard handle size |
mm |
20×20 |
|
尾座套筒直径 |
Tailstock sleeve diameter |
mm |
Φ75 |
|
尾座套筒行程 |
Tailstock sleeve travel |
mm |
120 |
|
尾座行程 |
Tailstock travel |
mm |
700 |
|
尾座套筒锥度 |
Tailstock taper |
|
MT5 |
|
定位精度 |
Positioning accuracy |
mm |
0.01 |
|
重复定位精度 |
Repeatability accuracy |
mm |
0.008 |
|
机床尺寸 |
Overall dimensions |
m |
3.9×2.2×2.3 |
|
机床重量 |
Weight |
kg |
3000 |
